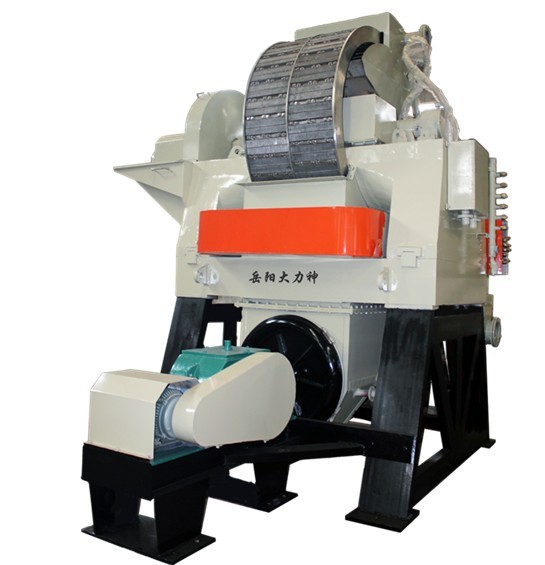

DLS系列立環高梯度磁選機
立環高梯度磁選機簡介
CT系列永磁筒式磁選機DLS系列立環高梯度磁選機是我公司結合國內外強磁磁選機的特點，自行研制開發的一種新型強磁磁選機（該產品已獲國家專利，專利號：ZL 2008 2 0119589.7）。該系列產品是目前國內外性能*好、技術*先進的強磁磁選設備。該機采用轉環立式旋轉、反沖精礦，并配有高頻振動機構，從根本上解決了平環強磁磁選機和平環高梯度磁選機磁介質容易堵塞這一世界性技術難題。它具有富集比大、對給礦粒度、濃度和品位波動適應性強、工作可靠、操作維護方便等優點。該機分選弱磁性礦石實現了精礦品位高和回收率高的雙高優點。
立環高梯度磁選機適用范圍
1、黑色金屬方面：假象赤鐵礦、赤鐵礦、褐鐵礦、菱鐵礦、鉻鐵礦、鈦鐵礦、錳礦的回收等；
2、有色金屬方面：含鎢石英脈中細粒嵌布黑鎢礦的回收，錫石多金屬硫化礦中磁黃鐵礦的分離，錫石與黑鎢礦的分離、褐鐵礦等礦物的分離，白鎢礦與黑鎢礦、石榴石等礦物的分離等；
3、稀有金屬方面：鉭鈮鐵礦、鉄鋰云母、獨居石等的回收。
4、非金屬方面：玻璃陶瓷工業原料石英、長石、高嶺土的提純，高溫耐火材料硅線石、紅柱石、蘭晶石的脫鐵和除角閃石、云母、電氣石、石榴石等有害雜質等等；
5、其它方面：弱磁性尾礦回收；氧化鋁廠赤鐵礦泥選鐵；鋼鐵廠、發電廠的廢水處理；清洗被催化劑污染了的化工原料等。
立環高梯度磁選機主要特點
1、轉環立式旋轉、反沖精礦。平環強磁磁選機的磁介質堵塞問題是國內外幾十年未解決的技術難題。DLS系列磁選機采用轉環立式旋轉方式，對于每一組磁介質而言，沖洗精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質堆便可沖洗出來，從而有效地防止了磁介質的堵塞。
2、設置礦漿高頻振動機構，驅動礦漿產生脈動流體力。在脈動流體力的作用下，礦漿中的礦粒始終處于松散狀態，可提高磁性精礦的質量。
3、平環高梯度磁選機對給礦粒度要求比較嚴格，我們研究了獨特磁系結構及優化組合的磁介質，使DLS系列磁選機給礦粒度上限達到2.0毫米，簡化了現場分級作業，具有更為廣泛的適應性。
4、采用多梯度介質技術和液位穩定控制裝置使鐵精礦品位和回收率提高。
5、轉環轉速及高頻振動箱振動頻率采用變頻器無級調節。
6、與國內同類產品比較其獨特的設計有效地解決了轉環的“步進”現象。
立環高梯度磁選機注意事項
1、為確定我公司磁選機是否適合目的礦物的選別，為用戶選擇*佳的分選介質，用戶需提供少量樣品以供試驗。我公司免費為用戶做小型試驗。
2、我公司可根據用戶的特殊要求設計和制造磁選機。
3、指導用戶安裝調試設備，并為用戶培訓操作人員。
立環高梯度磁選機主要技術參數
參數 DLS-50 DLS-75 DLS-100 DLS-125 DLS-150 DLS-175 DLS-200 DLS-250 DLS-300
轉環直徑 （mm） 500 750 1000 1250 1500 1750 2000 2500 3000
轉環轉速 （r/min） 0-4 0-4 0-4 0-4 0-4 0-4 0-4 0-4 0-4
給礦粒度 （mm） -1.0 (30~100) -1.0 (0.3~100) -1.3 (30~100) -1.3 (30~100) -1.3 (30~100) -1.3 (30~100) -1.3 (30~100） -1.3 (30~100) -1.3 (30-100)
給礦濃度 （%） 10~40 10~40 10~40 10~40 10~40 10~40 10~40 10~40 10-40
礦漿通過能力（m3/h） 0.5~1.0 1.0~2.0 12.5~20 20~50 50~100 75~150 100~200 180~450 350-650
干礦處理量 （t/h） 0.05~0.25 0.1~0.5 4~7 10~18 20~30 30~50 50~80 80~150 150-250
背景場強（T） 0~1.1 0~1.1 0~1.1 0~1.1 0~1.1 0~1.1 0~1.1 0~1.1 0~1.1
激磁電流（A） 0~1200 0~850 0~650 0~850 0~950 0~1200 0~1200 0~1400 0~1400
激磁電壓（V） 0~8.3 0~13 0~26.5 0~23 0~28 0~31 0~35 0~45 0~62
激磁功率（KW） 0~10 0~11 0~17 0~19 0~27 0~37 0~42 0~63 0~87
轉環電動機功率（KW） 0.37 0.55 1.1 1.5 3 4 5.5 11 18.5
脈動電動機功率（KW） 0.37 1.5 2.2 2.2 4 4 7.5 11 18.5
脈動沖程 （mm） 0~50 0~50 0~30 0~20 0~30 0~30 0~30 0~30 0-30
脈動沖次 （r/min） 0~400 0~400 0~300 0~300 0~300 0~300 0~300 0~300 0-300
供水壓力 （mpa） 0.1~0.2 0.1~0.2 0.2~0.4 0.15~0.3 0.2 ~0.4 0.2~0.4 0.2~0.4 0.2~0.4 0.2-0.4
耗水量 （m3/h） 0.75~1.5 1.5~3.0 10~20 30~50 60~100 80~150 100~200 200~400 350-530
主機重量 （t） 2 3 6 14 20 35 50 105 175
*大部件重量 0.5 0.7 2 4 5 11 16 15 25
外形尺寸 長 1800 2000 2700 3200 3600 3900 4200 5800 6600
寬 1400 1360 2000 2340 2900 3300 3550 5000 5300
高 1320 1680 2400 2700 3200 3800 4200 5400 6400
