結構及工作原理

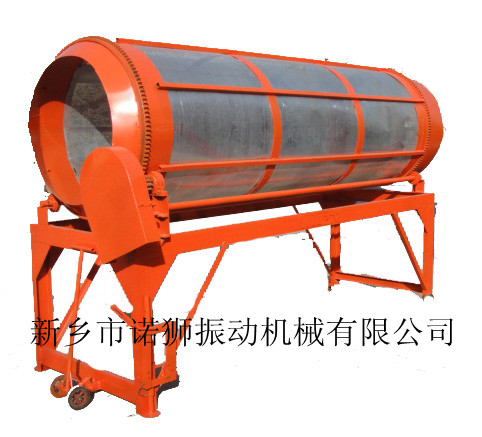

滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。 電動機

經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒

裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不

合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可

被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上

存在差異。


滾筒篩主要特點

1 篩孔不易堵塞。

2 運行平穩，噪聲較低。

3 結構簡單，維修方便。

4 篩分筒可封閉，易于密閉收塵。

5 整機可靠性高，一次性投資較少。

6 采用特制篩網，篩分效率高，使用壽命長。


滾筒篩適用范圍


一.石料場中用于大小石子分級.以及分離出泥土和石粉.

二.沙石場中用與沙石分離.

三.煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)

四.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質.

滾筒篩參數

滾筒篩型號 小時處理量（m3/h） 外篩直徑（mm） 長度（mm） 功率（KW） 外形尺寸（mm）
滾筒篩NS600 20-50 Φ1200 3000 3 3580×1590×1675
滾筒篩NS800 40-80 Φ1500 3000 5.5 3980×1790×1975
滾筒篩NS1200 80-150 Φ1800 3000 7.5 4150×1870×2240
滾筒篩NS1800 130-200 Φ2000 3000 11 4230×1950×2950
