本系列產品，適用于破碎中硬物料，如水泥廠的石灰石破碎機，具有生產能力大，出料粒度小的優點。 　

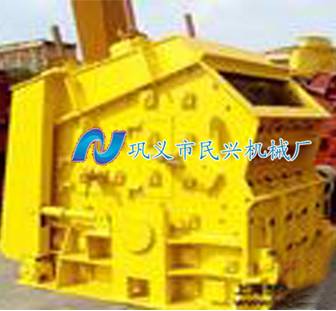

用途： (反擊式破碎機）
本系列產品能處理邊長100-500毫米以 下物料，具抗壓強*高可達350兆帕， 具有破碎比大，破碎后物料呈立方體 顆粒等優點�！　�
工作原理：
石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度�！�
主要部件
1）反擊板 反擊式破碎機
反擊板的作用是承受被板錘擊出的物料的沖擊，使物料受沖擊而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。
反擊板的形式很多，主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊，因此可獲得*佳的破碎效果。圓弧形反擊面能使料塊由反擊板反彈出來之后，在圓心區形成激烈的沖擊粉碎區，以增加物料的自由沖擊破碎效果。 反擊式破碎機
反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。
反擊式破碎機的轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，它的質量大，能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。
2）板錘 反擊式破碎機
板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。 反擊式破碎機
主要技術參數
型號
規格
（ mm ）
進料口尺寸
（ mm ）
*大進料邊長
（ mm ）
生產能力
（ t/h ）
功率
（ kw ）
總重量
（ t ）
外形尺寸
（長 × 寬 × 高）
（ mm ）

反擊式破碎機PF-1007
Φ1000×700
400×730
300
30-70
45
12
2330×1660×2300

反擊式破碎機PF-1010
Φ1000×1050
400×1080
350
50-90
55
15
2370×1700×2390

反擊式破碎機PF-1210
Φ1250×1050
400×1080
350
70-130
110
17.7
2680×2160×2800

反擊式破碎機PF-1214
Φ1250×1400
400×1430
350
100-180
132
22.4
2650×2460×2800

反擊式破碎機PF-1315
Φ1320×1500
860×1520
500
130-250
220
27
3180×2720×
