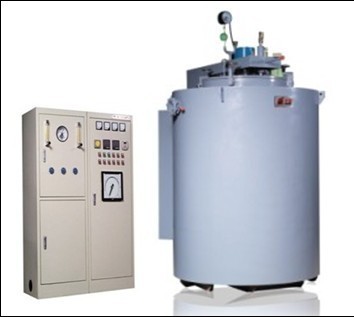

井式退火爐系列產品采用預抽真空氣氛保護方式工作，操作時先將爐內抽至一定真空度后爐內充入高純氮或滲碳氣氛進行保護加熱，從而達到少無氧化加熱的目的。由于攪拌風機的使用，該爐具有較高的爐溫均勻性。設備主要應用于機械零件的淬火和硅鋼片、銅材等的光亮退火。
設備組成：
1.爐體：
外殼由4mm鋼板卷制而成，并設有加強型鋼。內襯用硅酸鋁纖維棉或磚及定型磚砌成，均勻環形嵌砌擱磚，擱磚上放置電阻絲。
2.爐蓋：
爐蓋采用25mm鋼板制成，爐蓋下部設有保溫層結構。
3.真空充氮管道：
爐蓋上裝有真空壓力表，供抽真空及充氮氣時用的管道、閥門（接頭為即插即用型），還配有壓力安全保護裝置。
4.爐罐：
料罐采用不銹鋼制造，罐底焊有加強筋，罐頂配有冷卻水套，砂封裝置，并配有緊固螺栓。
5.加熱元件：
可選0Cr25Al5、0Cr27Al7Mo2或Cr20Ni80合金絲環繞而成。
6.密封裝置：
爐蓋與爐罐之間采用內外雙層復合結構密封，內層用石墨石棉條，外層用耐油耐溫的硅橡膠，為保密封裝置的使用壽命，特設有水冷卻裝置。
7.水冷卻裝置：
由上、下兩套，分別焊接在爐蓋及爐罐法蘭邊，用于保護密封材料。
設備特點：
本爐采用優質保溫材料及耐火材料結構砌筑，具有保溫性能好，低能耗。
控溫采用日本進口數字儀表，PID控制，控溫精度高。開關元件采用SSR(固態繼電器，是可控硅的升級產品，工作時無聲音、火花，使用壽命長等優點)
技術參數:
型號 額定功率 額定溫度(℃) 有效工作空間 爐溫均勻性(℃) 極限真空 空爐升溫明間 參考裝爐量 參考重量(T)
SNJT-25-9 25 950 Ф450×450 ≤±5 65 ≤120 100 1.8
SNJT-35-9 35 950 Ф450×600 ≤±5 65 ≤120 150 2.0
SNJT-60-9 60 950 Ф650×600 ≤±5 65 ≤120 250 2.9
SNJT-75-9 75 950 Ф650×900 ≤±5 65 ≤150 400 3.4
SNJT-90-9 90 950 Ф800×900 ≤±5 65 ≤150 700 3.8
SNJT-105-9 105 950 Ф800×1200 ≤±5 65 ≤150 900 4.5
SNJT-140-9 140 950 Ф1000×1500 ≤±5 65 ≤150 1200 5.3
