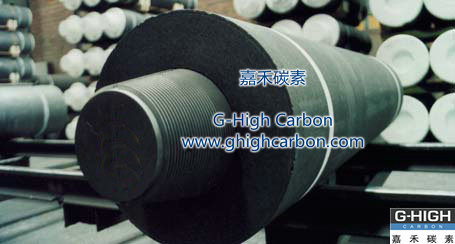

石墨電極
嘉禾石墨電極主要以優(yōu)質(zhì)石油焦、針狀焦為原料，煤瀝青作結(jié)合劑，經(jīng)煅燒、配料、混捏、
壓型、焙燒、石墨化以及機(jī)加工而制成。
嘉禾石墨電*有良好的導(dǎo)電性和化學(xué)穩(wěn)定性，在高溫下機(jī)械強(qiáng)度高，雜質(zhì)含量少，抗振性
能好，是熱和電的良好導(dǎo)體。嘉禾石墨電極主要用于電爐煉鋼及礦熱電爐和電阻爐。
通過(guò)石墨電極導(dǎo)入電流，在電爐熔煉區(qū)內(nèi)產(chǎn)生電弧，升溫至2000℃左右進(jìn)行冶煉。嘉禾石
墨電極系列產(chǎn)品適用于普通電爐和高電壓短電弧的大功率電爐。嘉禾石墨電極可分為普通功
率、高功率和超高功率：
（1）普通功率石墨電極：主要用于煉鋼、煉硅、煉黃磷等的普通功率電爐；
（2）高功率石墨電極：主要用于煉鋼的高功率電弧爐；
（3）超高功率石墨電極：主要用于超高功率煉鋼電弧爐。
規(guī)格：
普通功率級(jí) 直徑100-500mm
電阻率：電極 8.5μΩM 接頭8.5μΩM
抗折強(qiáng)度：電極9.8 Mpa 接頭13.0 Mpa
彈性模量: 電極9.3 Gpa 接頭14.0 Gpa
體積密度: 電極1.53 g/cm
接頭1.69 g/cm
熱膨脹系數(shù): 電極2.9 接頭2.8
灰分: 電極 0.5% 接頭0.5%

高功率級(jí):直徑300-500mm
電阻率：電極 6.5μΩM 接頭6.0μΩM
抗折強(qiáng)度：電極10.0 Mpa 接頭14.0Mpa
彈性模量: 電極12.0Gpa 接頭16.0 Gpa
體積密度: 電極1.63 g/cm
接頭1.72g/cm
熱膨脹系數(shù): 電極2.2 接頭2.0
灰分: 電極 0.3% 接頭0.3%

超高功率級(jí)：直徑350-500mm
電阻率：電極 6.5μΩM 接頭5.5μΩM
抗折強(qiáng)度：電極10.5 Mpa 接頭16.0 Mpa
彈性模量: 電極14.0Gpa 接頭18.0Gpa
體積密度: 電極1.65g/cm
接頭1.72g/cm
熱膨脹系數(shù): 電極1.5 接頭1.4
灰分: 電極 0.3% 接頭0.3%
