甲冠高密度硅酸鈣絕熱板是一種特為有色金屬行業(yè)開發(fā)的密度在800-1000公斤/立方米的硅酸鈣板，可用于熔融鋁及其它有色金屬的輸送、裝運(yùn)和成型,也可用于玻璃工業(yè)的胎具。除了自身的絕熱性，它的不沾鋁特點(diǎn)得到及大的發(fā)揮，強(qiáng)度高，加工性好，可用數(shù)控機(jī)床加工精密尺寸產(chǎn)品及復(fù)雜部件。
A：特點(diǎn)及優(yōu)點(diǎn)
導(dǎo)熱系數(shù)低，高溫?zé)崃繐p失少
不被鋁液潤濕
抗熱沖擊
機(jī)械加工性能優(yōu)良
不含石棉
B．用途

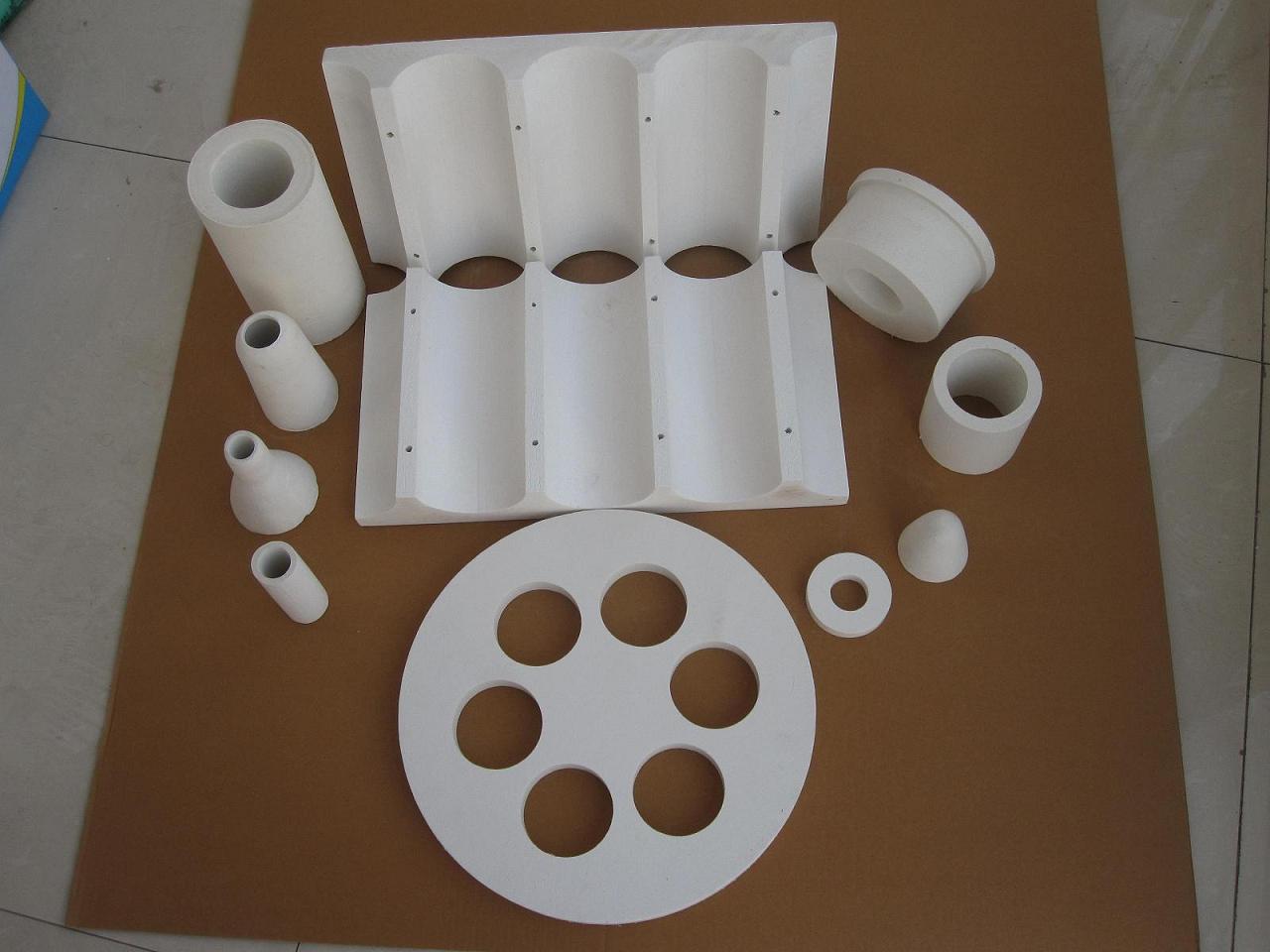

汽車玻璃胎具，滴管、流管、熱頂環(huán)、制動(dòng)銷、耳子、浮子、流槽
C．化學(xué)成分
SiO2…………… 49---52%
　　　　　 CaO …………… 39---42%
　　　　　　 AlO3 …………… 0.4---0.5%
　　　　　　 MgO……………… 0.5---0.7%
Fe2O3 ……………… 0.3---0.4%
　　　　　 Na2-K2O …………… 0.9---0.1%
　　　　　 燒失………………… 5--9%
D．規(guī)格及技術(shù)指標(biāo)
型號(hào) 甲冠-800
板材規(guī)格 （長*寬*厚） mm*mm 公差mm 1000*500*(50-120)mm ±2mm
體積密度 kg/m3
范圍 840 kg/m3 ±10%
*高使用溫度 ℃ 1000 ℃
連續(xù)使用溫度℃ 850 ℃
抗折強(qiáng)度MPa 6.5
抗壓強(qiáng)度MPa（壓碎） 5%壓縮 15.5 MPa
12PMPa
熱膨脹系數(shù)/℃ 7*10ˉ6
導(dǎo)熱系數(shù)W/M.K 100℃ 200℃ 300℃ 400℃
0.123 0.120 0.121 0.125
24小時(shí)燒后線收縮 %
線性%
厚度% 650℃ 700℃ 750℃ 850℃ 1000℃
0.15 0.25 0.28 0.35 0.49
0.86 1.00 1.10 1.30 3.50
