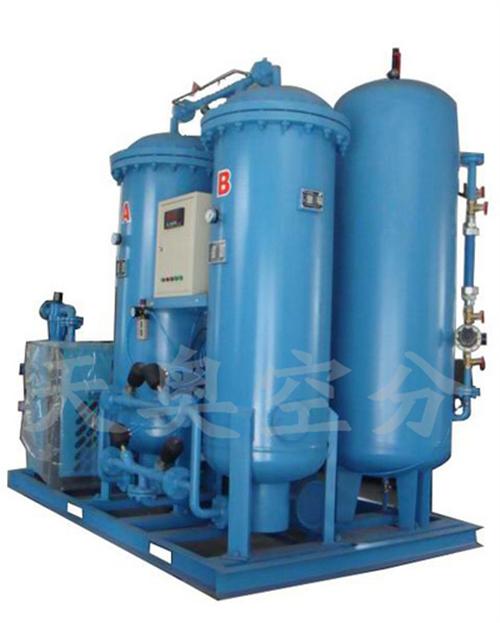

工業制氮機簡介

　　 我公司是專業設計、生產工業制氮機的廠家，純度從95%～99.9995%的制氮機，可廣泛應用于化工、電子、紡織、煤炭、石油、天然氣、醫藥、食品、玻璃、機械、粉未冶金、磁性材料等行業。詳細技術環節，請撥打我公司24小時服務熱線咨詢：15257148656 ，0571-63165501或者請我公司相關人員現場交流。

變壓吸附(簡稱PSA)：
是一種先進的氣體分離技術，它在當今世界的現場供氣方面具有不可替代的地位。 在吸附平衡情況下，任何一種吸附劑在吸附同一氣體時，氣體壓力越高，則吸附劑的吸附量越大。反之，壓力越低，則吸附量越小。

★技術指標：
1、空壓機壓力：0.6～1.3Mpa(可調)
2、氮?dú)饬髁浚?～3000Nm3/h
3、氮?dú)饧兌龋?5%～99.9995%
4、氮?dú)獬隹趬毫Γ?.2～0.85Mpa(按客戶需要可調)
5、原料：潔凈壓縮空氣
6、整套系統功率：4.4KW～280KW
7、設備重量：300Kg～5000Kg
8、設備尺寸：1.6X1.8X2.0(m)～3.1X3.2X3.6(m) (整套系統集于槽鋼架上)
9、壓力露點：2℃～-10℃或≤-40℃～-70℃
★工作原理：
在壓力升高時，碳分子篩吸附氧產生氮?dú)猓�在壓力降低時，碳分子篩開始脫附氧氣，在壓力降至常壓時，碳分子篩完全脫附氧氣再生。變壓吸附制氮設備通常有兩只吸附塔，通過可編程序控制器(PLC)控制氣動閥的開閉，因此實現兩塔可以交替循環，一只塔吸氧產氮，另一只塔脫氧再生，如此不斷產出所需純度的氮?dú)狻?br>
★流程說明：
空氣壓縮部分：空壓機、空氣儲罐；
空氣凈化部分：高效除油器、精密過濾器、壓縮空氣干燥機、空氣緩沖罐、活性炭過濾器；
氮?dú)庵圃煅b置主機部分：吸附塔、PLC控制器、氮?dú)夥蹓m過濾器、氮?dú)鈨?chǔ)罐，以壓縮空氣作為原料和動力，通過變壓吸附制取純度為95%～99.9995%的氮?dú)猓?br>氮?dú)饧兓�部分：利用碳載純化裝置(加氫純化裝置)對99.9%的普氮進行提純，得到高純度氮?dú)?99.999%～99.9995%)。
★組件說明：
空氣壓縮機：空壓機是提供氣源的主要部分，經過壓縮的空氣首先通入壓縮空氣凈化組件除水、除油后進入空氣凈化組件。
　　4.1空氣凈化裝置
　　空氣凈化組件由高效過濾器、冷凍干燥機、精過濾器、超精過濾器、催化劑除油器等組成，壓縮空氣進入管道過濾器除去＞1μm的微粒及大部分的水，保障冷凍干燥機和后級過濾器的正常使用，經冷凍干燥機使之強制冷卻到5℃左右，使空氣中的水汽凝結成水，通過分水過濾器分離并過濾后，由排污閥排出，使壓縮空氣露點達到-10℃，經精過濾器過濾＞0.01μm的微粒及油水，再進入超精過濾器過濾油、水;過濾精度＞0.001μm,經除油器中的活性碳吸附殘余的微量的油霧，得到潔凈的壓縮空氣通過管道進入氮氧分離系統,保證分子使用長壽。
　　4.2空氣儲氣罐組件
　　空氣儲氣罐其作用是保證系統的平穩用氣，降低氣流脈動，起緩沖作用，從而減小系統壓力波動，使壓縮空氣平穩地通過壓縮空氣凈化系統，以便充分除去油水雜質，減輕后續PSA氧氮分離裝置的負荷。同時，在氧氮分離系統進行周期工作切換時，也為氧氮分離系統提供短時間內迅速升壓所需的大量壓縮空氣，從而使吸附塔內的吸附壓力很快上升到工作壓力，保證了設備穩定運行。
　　4.3氧氮分離系統
　　氧氮分離系統是制氮機的核心部分，由兩只吸附塔、壓縮裝置、程控閥、等部件組成，我院采用高品質的進口閥門，無泄漏使用壽命長達300萬次以上，為整套裝置提供了可靠的性能保障。
　　4.4氮?dú)饩彌_罐
　　氮?dú)饩彌_罐主要是由緩沖罐、粉塵過濾器、流量計、調壓閥、節流閥等組成，以用戶現場提供穩定的氮?dú)庠础?br>總結：通過以上的方案剖析，我們可以對制氮機結構及組成有了一定的認識和理解，但對于不同的環境工況以及不同的工藝使用條件，設備在配置會有一定的選擇性。
