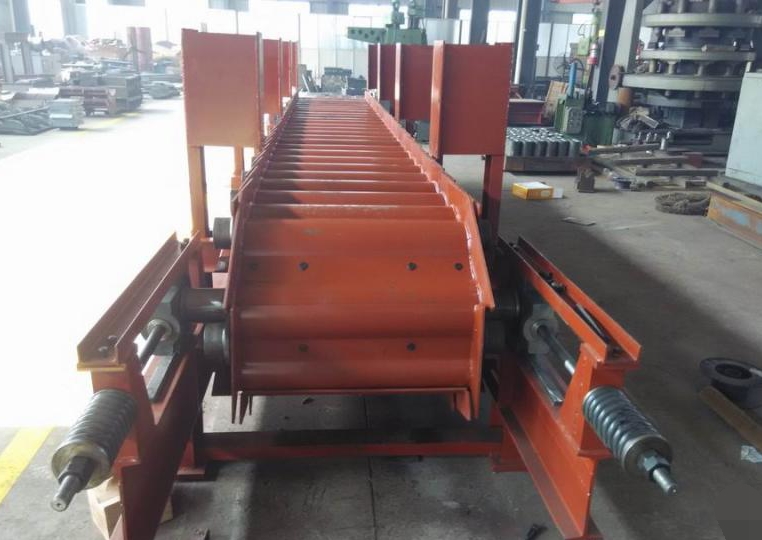

鑄造廠用鱗板輸送機
  鱗板輸送機是板式輸送機的一種，廣泛用于礦山、冶金和水泥等行業，是原料處理或連續生產過程中不可缺少的設備，對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長，安裝維修簡單等特點，對物料粒度、塊狀、工作環境武特殊要求，運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料，是水泥廠物料設備更新換代產品，常用于輸送散狀物料，也適應于銳利灼熱物料的輸送。
   鱗板輸送機是一種通用型固定式機械化輸送設備,它用鋼板做運載槽體可用于大量散狀物料及單件重物的輸送；尤其適用于大塊的、沉重的、灼熱的以及腐蝕性的物料，鱗板輸送機用于鑄造車間灼熱鑄件的輸送并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程，廣泛應用于機械、鑄造、冶金、化工、建材、動力、礦山等工業部門。
新鄉市通鳴機械設備有限公司可根據客戶的輸送量、鑄件單重等其他技術要求提供合適的設備選型及定制。


鑄造廠用鱗板輸送機的主要組成部件：

   鱗板輸送機一般由以下構件組成：機架、驅動裝置、漲緊裝置、輸送鏈條。


鑄造廠用鱗板輸送機產品特點：
   鱗板輸送機是一種固定的地面輸送機，它可以沿水平、傾斜方向輸送物料。在冶金、煤碳、化工、汽車、電力、機械制造等行業被廣泛應用。其優點如下：
　　 1、用板鏈為牽引元件，不僅強度大、效率高、工作可靠，且可作為長距離輸送（目前輸送長度己達1000米），輸送能力大，一些裙邊式輸送機的輸送能力達每小時1000t以上；　
 2、牽引鏈上可裝各種結構的附件，以滿足對不同物料的不同輸送要求，實現各種連續工藝過程。配上移行器后輸送線布置靈活，這一性能是其它類型的輸送機不可與之比擬的；
   3、與帶式輸送機相比，承托式輸送機可在較大傾角和較小彎曲半徑條件下輸送物料。板式輸送機的傾角可達30°～35°，彎曲半徑一般約為3m—5m；
   4、可以輸送較高溫度物料（600°～700°）。亦可適應較苛刻工況，如笨重的圓木、銳利棱角的礦石及有害化學品等。
   5、適應性強,本機適用于不帶粘性的散狀物料及粒狀,塊狀物料的輸送,尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻，清洗等工藝過程；
   6、整機裝置緊湊，安裝，調試，維修方便；
   7、鏈板：結構合理，剛性好，耐沖擊性強；
   8、以滾動摩擦代替滑動摩擦，運行阻力低；
   9、適用0°-15°傾角；
   10、輸送距離≤30m時，可采用環鏈及板鏈做牽引件，輸送距離＞30m時，為防止滑動，需采用板鏈做牽引件，在輸送距離在30m-50m范圍內，如采用環鏈結構，可采用頭尾雙驅動，尾部驅動輪使用光輪。
鱗板輸送機產品適用范圍及選型要求：
  （1）鱗板寬度系列：B=650mm、800mm、1000mm、1200mm；其中B=800mm、1000mm的兩種應用比較廣泛；
  （2）運送單個物件的重量：一般為75kg，*大可達120-150kg；
  （3）輸送機長度：一般為60-120m，*大可達到200m；
  （4）輸送機速遞系列:v=0.8、0.96、1.2、1.5、1.8、2.4、3.0m/min；
  （5）輸送機的提升高度：H=2.2-4.5m，*大可達到10m；
  （6）對于各類物料，輸送機的*大允許傾角為25度；
  （7）鱗板槽體底面距地面高度h0及頭輪的中心高h值，列與下表中：
鱗板寬度B 650 800 1000 1200
h0 832 1010 1010 1193
h 550 650 650 750
（8）輸送機安裝在車間地面或露天地面時，其回程側鱗板的弦頂離地面的凈空高度不小于200mm；安裝在地坑內時，其凈空高度不小于300mm。在特定場合下，受某種外界條件限制時，其凈空高度可按需要確定；
（9）輸送機由水平段轉到傾斜段時，采用有護軌的弧形段，其*小曲率半徑見下表：
鱗板寬度B 650 800 1000 1200
*小曲率半徑Rmin 3500 4600 4600 5700
系列設計采用曲率半徑R 6000 8000 10000 12000
BL系列鱗板輸送機產品技術參數參考表：
規格型號 鱗板寬度mm 生產能力t/h 物料粒度mm 運行速度m/s 輸送長度mm 功率KW 減速機型號
BL400 400 20 130 0.8-3 ~10 2.2 JZQ250
>10-20 3 350
>20-30 4 350
>30-40 5.5 400
BL500 500 25 150 0.8-3 ~10 3 350
>10-20 4 400
>20-30 5.5 400
>30-40 7.5 500
BL650 650 35 200 0.8-3 ~10 4 400
>10-20 5.5 500
>20-30 7.5 500
>30-40 10 650
BL800 800 55 280 0.8-3 ~10 5.5 500
>10-20 7.5 650
>20-30 10 650
>30-40 13 750

型式 輸送槽寬度B（mm） 輸送速度V（m/s） 側板高度H（mm） 輸送鏈節距P（mm） *大輸送量Q（m3/h）
輕型 400 0.05--1.60 160-250 200 450
500 160-315 700
630 200-400 1150
800 250-500 250 1850
中型 800 0.05--1.0 160-400 250 900
1000 200-500 1400
1200 250-500 315 1750
