應用領域：
1. 半導體行業
- 單晶硅生長：用于制造集成電路、太陽能電池等所需的單晶硅棒，純度可達99.9999%以上。
- 化合物半導體：如砷化鎵、磷化銦等，用于高頻通信器件和光電子元件。
2. 光學材料
- 藍寶石晶體（Al₂O₃）：用于LED襯底、光學窗口、智能手機屏幕蓋板等。
- 釔鋁石榴石（YAG）：制造激光晶體、閃爍晶體（如醫療CT探測器）。
3. 激光與非線性光學
- 鈦寶石晶體（Ti:Sapphire）：超快激光器的核心材料。
- 鈮酸鋰（LiNbO₃）：用于光調制器、聲表面波器件。
4. 科研與特種材料
- 高溫超導材料：如釔鋇銅氧（YBCO）單晶。
- 閃爍晶體：碘化銫（CsI）、鍺酸鉍（BGO）用于高能物理探測。

技術特點：

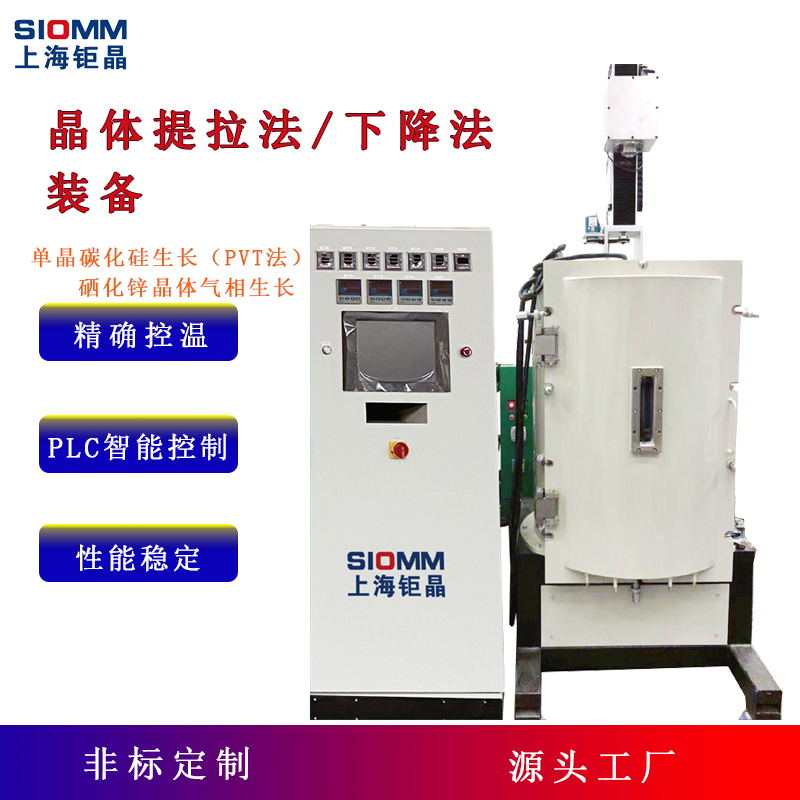

1. 核心生長工藝
- 熔體控制：通過高純度坩堝（如石英、銥金）熔融原料，避免污染。
- 籽晶引晶：使用定向籽晶誘導單晶生長，精準控制晶向（如硅的〈100〉或〈111〉方向）。
- 提拉與旋轉：
- 提拉速度：0.1~10 mm/h，影響晶體直徑和缺陷密度。
- 旋轉速率：5~30 RPM，確保熔體均勻性和界面穩定性。
2. 加熱與溫控系統
- 加熱方式：
- 電阻加熱：石墨或鉬發熱體，適用于硅、藍寶石等（溫度范圍1400~2200°C）。
- 感應加熱：高頻線圈耦合金屬坩堝，適合高熔點材料（如鎢）。
- 溫度精度：±0.5°C以內，通過多區熱場設計減少徑向溫度梯度。
3. 環境控制
- 氣氛選擇：
- 惰性氣體（Ar、N₂）：防止材料氧化（如硅生長需高純氬氣）。
- 真空環境：用于易揮發材料（如GaAs）以減少氣泡缺陷。
- 壓力調節：動態控制爐內壓力，優化晶體生長界面形態。
4. 自動化與監測
- 直徑控制：激光/視覺傳感器實時監測晶體直徑，反饋調節提拉速度。
- 智能工藝：預設多段生長曲線，自動調整溫度、轉速等參數。
- 缺陷檢測：集成X射線衍射（XRD）或紅外成像，實時分析晶體質量。
5. 設備結構設計
- 熱場優化：多層隔熱屏（石墨、鉬）減少熱損失，提升能源效率。
- 冷卻系統：水冷爐壁與氣體冷卻結合，快速降溫避免熱應力開裂。
- 耐腐蝕材料：坩堝和爐膛采用銥、鎢等高抗腐蝕材料，延長使用壽命。
